Antenna Pointing Menggunakan Aplikasi di Modem iDirect

1. Langkah-langkah yg dilakukan adalah kalkulasi Polarisasi, Azimuth dan Elevasi

2. Antenna Pointing dengan Pulsa Width Modulation (PWM)

A. Kalkulasi Polarisasi, Azimuth dan Elevasi

1. Setelah login ke iSite, klik kanan modem dan pilih Align Antenna, kemudian pilih Antenna Pointing

2. Pada tab Look Angle Calculator, parameter Longitude biasanya sudah otomatis terisi sesuai dengan

option file yg Anda upload. Jika tidak sesuai maka isikanlah secara manual.

B. Antenna Pointing dengan Pulsa Width Modulation (PWM)

Pada saat antenna pointing ini sangat disarankan agar Anda mencabut kabel TX modem, hanya

kabel RX modem yg terkoneksikan.

1. Melanjutkan bagian A, klik tab Antenna Pointing

2. Secara perlahan gerakan azimuth antenna hingga Strength Signal terdeteksi.

Sinyal yg terbaca di grafik akan berubah menjadi merah, kemudian kuning dan terakhir sepenuhnya

hijau seiring dengan pergerakan antenna u/ mengunci carrier downstream

Catatan : Anda tidak akan mendapatkan Voltage Sinyal > = 12 Volts jika Antenna terpointing

ke satelit yg salah.

3. Jika sinyal yg diinputkan ke opt file tidak ditemukan, naik/turunkan elevasi sebanyak 2 derajat

dan ulangi lagi azimuth hingga sinyal ditemukan

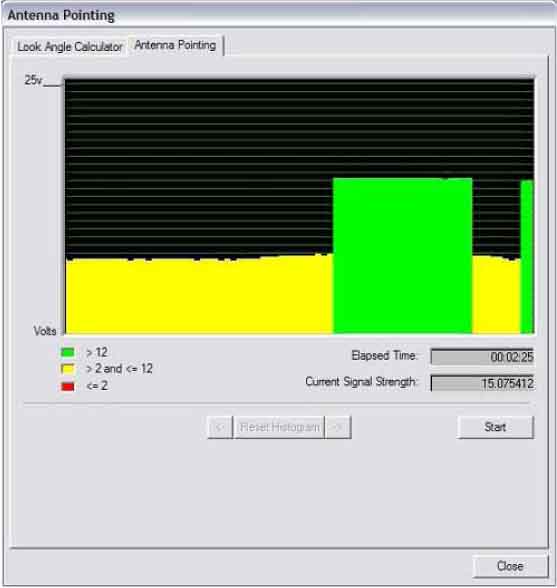

Gambar diatas menunjukkan carrier downstream dapat dikunci penuh
